ABB

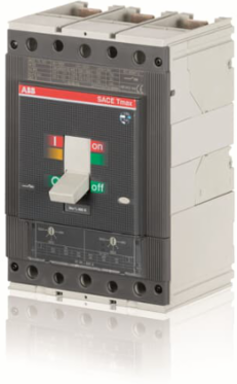

ABB 1SDA054437R1 T5N 400 TMA 400-4000 3p F F

T5N 400 TMA 400-4000 3p F F
  • MPN: 1SDA054437R1
  • UPC: 662019105765
  • PPN: ABB-1SDA054437R1
  • UNSPSC: 39121100

Spec sheet

In Stock

Company Stock:

00

Lead times may vary. For an accurate estimate please contact us.

Looking to buy a large quantity?

To view product inventory

CAD$4900.12/ EA

Description

C.BREAKER TMAX T5N 400 FIXED THREE-POLE WITH FRONT TERMINALS AND THERMOMAGNETIC RELEASE TMA R 400 I3=2000...4000 A

Specifications

Additional Information

Electrical Durability
7000 cycle60 cycles per hour
Number of Poles
3
Product Main Type
SACE Tmax T
Product Type
Automatic Circuit Breaker
Rated Impulse Withstand Voltage (Uimp)
8 kV
Rated Operational Voltage
690 V AC750 V DC
Rated Short-time Withstand Current Low Voltage (Icw)
for 1 s 5 kA
Rated Uninterrupted Current (Iu)
400 A
Release Type
TM
Short-Circuit Performance Level
N
Sub-type
T5
Suitable for Product Class
Moulded Case Circuit Breakers
Test Voltage Max (Utest)
3500 V
Mechanical Durability20000 cycle120 cycles per hour
Power Lossat Rated Operating Conditions per Pole 19.5 W
Product NameMoulded Case Circuit Breaker
Rated Current (In)400 A
Rated Insulation Voltage (Ui)1000 V
Rated Service Short-Circuit Breaking Capacity (Ics)(220 V AC) 70 kA(230 V AC) 70 kA(380 V AC) 36 kA(400 V AC) 36 kA(415 V AC) 36 kA(440 V AC) 30 kA(500 V AC) 25 kA(690 V AC) 20 kA
Rated Ultimate Short-Circuit Breaking Capacity (Icu)(220 V AC) 70 kA(230 V AC) 70 kA(380 V AC) 36 kA(400 V AC) 36 kA(415 V AC) 36 kA(440 V AC) 30 kA(500 V AC) 25 kA(690 V AC) 20 kA(250 V DC) 2 Poles in Series 36 kA(500 V DC) 2 Poles in Series 25 kA(750 V DC) 3 Poles in Series 16 kA
ReleaseTMA
RoHS DateNA
StandardsIEC
Suitable ForT5
Terminal Connection TypeFixed Circuit-BreakersFront
VersionF

Dimensions

Product Net Width
140 mm
Product Net Depth / Length
103.5 mm
Product Net Height205 mm
Product Net Weight4.549 kg

Classifications

ETIM 9
EC000228 - Power circuit-breaker for trafo/generator/installation protection
WEEE Category
5. Small Equipment (No External Dimension More Than 50 cm)
Object Classification CodeQ
eClassV11.1 : 27370409

Environmental

Environmental Information
9AKK10103A1056 9AKK108467A6707
RoHS Information
9AKK108466A1424
SCIP
e240f15e-f16b-4399-ab3b-dce16dffa499 Italy (IT)
REACH Declaration9AKK108466A1425
RoHS StatusFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Simplified SCIP3764b526-f8d2-4398-912b-bc15a4c74014 Netherlands (NL)7293d1ef-589e-4b73-a8f4-1f55f27602f7 Norway (NO)a9f1aaf6-daa7-44d5-ae12-853adb7135d3 Finland (FI)3ff03868-1abe-440f-8c1d-d9d5f040bf26 Poland (PL)a6382117-d803-4f22-916c-b2cd0a418289 Denmark (DK)fff2cf62-101e-4ace-96c4-29f83ef6f895 Germany (DE)825937c9-1f0c-4909-bd2a-0b8795ac7555 Netherlands (NL)8e46bdd9-c2e4-4367-9b30-9f7107f84564 Greece (GR)36225241-3ee4-4b0d-ac1a-8c3ac9fad520 Estonia (EE)6452a0f3-d237-416a-a8a9-b0a0b77a93d6 Netherlands (NL)e1eb7bcb-a4d0-4297-828f-3f17588cd889 Netherlands (NL)97dbc296-447f-4b75-a4db-1480347f6a52 Poland (PL)edcfe745-4afc-4ca3-bd92-396f088cce14 Czech Republic (CZ)ca4e78d4-6076-468e-b5e2-f3aa1233e340 Croatia (HR)4fdf8fcd-aaaa-45b8-80ae-04fd2daa13bc Germany (DE)0f70a09b-cd21-4ca8-b23e-8b8d46f10517 France (FR)c9205c91-cedc-4fa5-acc9-f75e27977c27 Germany (DE)0407c6b9-dd84-461d-aa51-ccbf47cac33a Germany (DE)ca23f5f3-e4ab-447a-9db2-e92e7aa456e5 Sweden (SE)284a8814-ca39-4961-baff-2dfed7608b07 France (FR)875fb050-6239-4ad3-82f1-27455283b1b3 Poland (PL)13f16384-bbfb-47cd-9031-e872c96a4864 Sweden (SE)36b27bb5-2fbb-4753-893b-b6613839fb01 Bulgaria (BG)f99c5542-84fe-4743-9b2a-429609d212a2 Portugal (PT)ed70c4f8-2cb6-40e7-9f3f-d2b77b4b55cb Netherlands (NL)19e4fd73-540e-4dc1-958d-8040a5f04720 Spain (ES)

Circular Value

Conflict Minerals Reporting Template (CMRT)
9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326

Ordering

E-Number (Finland)
3655292
Customs Tariff Number
85362090
Minimum Order Quantity1 piece
