Bussman

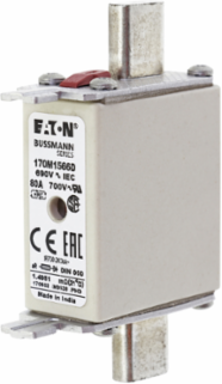

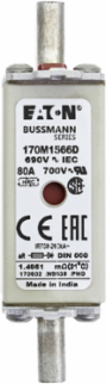

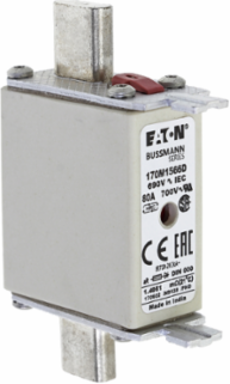

Bussman 170M1566D High Speed Square Body Fuse 80A 690V Class aR

High Speed Square Body Fuse 80A 690V Class aR
High Speed Square Body Fuse 80A 690V Class aR
High Speed Square Body Fuse 80A 690V Class aR
High Speed Square Body Fuse 80A 690V Class aR
  • MPN: 170M1566D
  • UPC: 051712334976
  • PPN: BUS-170M1566D

Spec sheet

Loading compare button...

In Stock

Company Stock:

00

Lead times may vary. For an accurate estimate please contact us.

Looking to buy a large quantity?

To view product inventory

CAD$247.98/ EA

Specifications

Specifications

Height
48 MM
Width
21 MM
Type
Fuse
Voltage Rating
690V (IEC)
Amperage Rating
80A
Interrupt Rating
200 kAIC
Connection
Din 43-620 blade end X Din 43-620 blade end
Packaging Type
Standard
Fuse Shape
square body with knife blade contacts
Insulated Metal Gripping Lugs (IMGL)
No
Utilization category
aR (accompanied semiconductor protection)
Watt Losses
15W
Length79 MM
Weight134.7 G
ApplicationDC common bus, DC drives, power converters/rectifiers, reduced voltage starters
Voltage Rating Numeric690 V
Amperage Rating Numeric80 A
ClassClass aR
Construction SizeOther
Clearing (I2T)Clearing at 660V: 2700
Fuse IndicatorCombination fuse status indicator
Pre Arc (I2T)380
Voltage TypeAC
