Ilsco

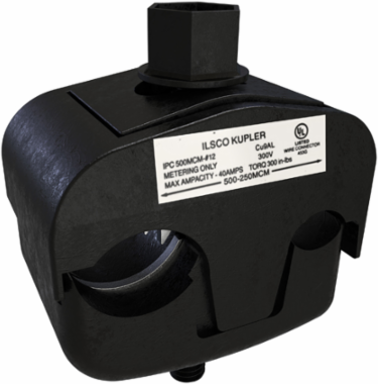

Ilsco IPC-500-12 KUP-L-Tap Insulation Piercing Copper Connector, Dual Rated, Main Conductor Range 500-250, Tap Range 10-12, Tin Plated, UL, CSA

KUP-L-Tap Insulation Piercing Copper Connector, Dual Rated, Main Conductor Range 500-250, Tap Range 10-12, Tin Plated, UL, CSA
  • MPN: IPC-500-12
  • UPC: 0783669532777
  • PPN: ILC-IPC-500-12

Spec sheet

Loading compare button...

In Stock

Company Stock:

00

Lead times may vary. For an accurate estimate please contact us.

Looking to buy a large quantity?

To view product inventory

CAD$128.21/ EA

Specifications

Voltage

Voltage Rating
300 V (480 Grounded Y System)

Dimensions

Drive Size Main
5/8
Height BX (IN)
2.75
Length (mm)
42.1132
Width BX (IN)
4
Drive Type MainExternal Hex
Height (mm)81.153
Weight BX (LB)2.08
Width (mm)61.4172

Testing Standards

CSA File Number
LR-29601
Prop65 Compliance
WARNING: Cancer and Reproductive Harm - www.P65warnings.ca.gov
UL File Number
E6207
CSA StandardC22.2 No. 65-03
UL / CULUS SpecificationUL 486A/B Listed

Additional Class Attributes

Connection
Mechanical
Number of Conductors
2
Number of Ports Tap
1
Contains DE-OX®No
Number of Poles1
Wire OrientationParallel

Material and Finish

Clamping Hardware Finish
Tin
Conductor Material
Aluminum, Copper
Insulation
Nylon
Clamping Hardware MaterialSteel
Connector FinishTin
MaterialCopper

Conductor Ranges

Conductor Range AL Solid (Secondary, tap, load)
10 Sol - 12 Sol
Conductor Range AL Stranded (Secondary, tap, load)
10 Str - 12 Str
Conductor Range CU Stranded (Primary, run, main, line)
500 kcmil - 250 kcmil
Conductor Range AL Stranded (Primary, run, main, line)500 kcmil - 250 kcmil
Conductor Range CU Solid (Secondary, tap, load)10 Sol - 12 Sol
Conductor Range CU Stranded (Secondary, tap, load)10 Str - 12 Str

Additional Technical Specifications

Connector Amperage Rating AL (Derated where applicable)
35 Amps
Conductor Type
Solid, Stranded
Connector Amperage Rating CU (Derated where applicable)40 Amps

General

Bag Quantity
1
Direct Burial
No
NEMA Code
S-588-4
Carton Quantity DescriptionSTD PACK QTY 4
Dual RatedYes
UPC Code78366953277

Specifications

Height
3.195 in | 81.153 mm
Weight
0.494 lbs
Length1.658 in | 42.1132 mm
Width2.418 in | 61.4172 mm

Bolt and Screw Sizes

Clamping Bolt Size
M10 x 1.5-6g
Wire Binding Screw Size
7/16
Number of Wire Binding Screws per Port1
Wire Binding Torque300

Color

Color
Black

Environment and Temperature

Temperature Rating
90°C
