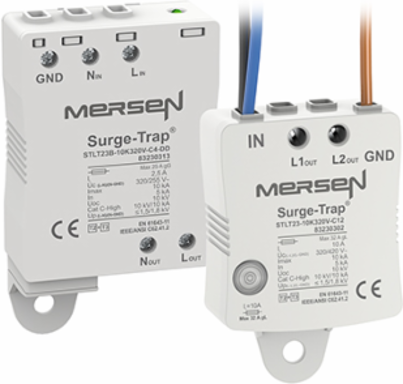

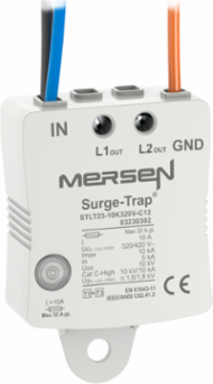

Mersen 83230302 Surge-Trap® Type 2+3 SPD, 10kA, 320V, Harwired, for LED Lighting

Surge-Trap® Type 2+3 SPD, 10kA, 320V, Harwired, for LED Lighting
Surge-Trap® Type 2+3 SPD, 10kA, 320V, Harwired, for LED Lighting
  • MPN: 83230302
  • UPC: 8435297849278
  • PPN: FER-83230302

Spec sheet

Loading compare button...

In Stock

Company Stock:

00

Lead times may vary. For an accurate estimate please contact us.

Looking to buy a large quantity?

To view product inventory

CAD$227.18/ EA

Description

STL T23 is the series of robust 10-20 kV combined Type 2+3/Class II+III devices for discharging voltage surges while providing a very fine voltage protection level, in accordance with EN/IEC 61643. Suitable for protection of LED outdoor luminaires (street-light). Due to the exposure of the extremely sensitive LED electronics to lightning–induced overvoltages, STL T23 is a widespread market solution amongst OEM manufacturers of LED lighting systems.

Features

  • STL, STLB
  • Class 1 and Class 2 luminaires, universal solutions
  • Miniature size and easy to install
  • Hardwired, in-line format
  • End of life indication

Specifications

Specifications

Combined voltage pulse (1.2/50μs)
10 kV, 20 kV (Uoc)
Nominal discharge current (8/20μs)
5 kA, 10 kA
Optional
“surge tested and certified” luminary with STL T23 by accredited LAB
Max Operating Temp
80 °C
Torque Rating
6.2 lb-in
Combined Discharge Voltage 1-2 50 Uoc
10 kV
Rated Current Load Il
10 A
Up At In L1-L2
≤1.5 kV
Product Line
Surge-Trap® Type 2+3 - for LED Lighting
Wire Type
Stranded: 0,7…2,5mm²
Housing Material
PA66 CT1; V-0
Ac Or Dc
AC
Nominal Discharge Current
5kA
Maximum discharge current (8/20μs)10 kA, 20 kA
Rated current load (IL)2.5 A, 10 A (series)
Back-up fuse25 A gG
Min Operating Temp-40 °C
Response Time25 ns
Nominal Operating Volt Rating Un230 V
Uc L1-L2320 V
Country Of OriginES
Product BrandSurge-Trap®
Iec Spd TypeType 2+3 / Class II+III
Max Back-Up Fuse32 A gG
Max Discharge Current Imax 8 2010kA
System ConfigurationTT. TN. IT
